Dashboard MCP — état des tests live
Tableau de bord live des tests MCP exécutés. Mis à jour à chaque vague livrée. Modèle de test : Snowdon Towers Sample Architectural — vue L1 active Dernière session : 16 mai 2026 03:35
Vue d'ensemble par vague
| Vague | Domaine | Tools | Validés live | Captures |
|---|---|---|---|---|
| 1 | Sélection avancée + tags smart | 8 | 6/8 |  |
| 2 | Cotation & annotation | 4 | 3/4 | |
| 3 | Site avancé | 4 | 2/4 (limite env Snowdon) | — |
| 4 | Catalogues familles | 3 | 3/3 | |
| 5-7 | Coupes / Phasage / Analyses | 5 + 4 reportés | 3/5 | |
| 8 | Rendu BIG-style | 3 + roadmap | 2/3 | |
| Total | — | 27 tools livrés | 19/27 validés live | 6 captures |
Workflow 91STUDIO concret — vue L1 Snowdon Towers (525ms total)
Exécuté en séquence le 16/05 03:35 :
| Étape | Tool MCP | Résultat | Temps |
|---|---|---|---|
| 1 | revit_dimension_along_grids | 2 chaînes cotes (9 axes V + 6 axes H) | 281 ms |
| 2 | revit_place_door_tags_smart | 34 portes taguées (toutes nouvelles) | 194 ms |
| 3 | revit_compute_gross_floor_area | 53 rooms / 9 levels / 4 915.85 m² | 32 ms |
| 4 | revit_search_family (fenêtres) | 51 types disponibles | 18 ms |
Temps total pour 4 opérations qui demandent normalement 30+ minutes manuelles : 525 millisecondes.
Capture du résultat L1 après cotation auto
Cotation des 15 axes en 281 ms via revit_dimension_along_grids. Le North Arrow visible en haut à droite a été placé par revit_place_north_symbol.
Workflow complet 91STUDIO — exemple
« Sur Villa Regrettée L1, cote tous les axes, tague portes et fenêtres, donne-moi la surface utile par étage, puis crée un point de restauration DPGF »
Sous le capot, Claude orchestre :
# 1. Activer la vue L1
{ "tool": "revit_activate_view", "params": { "view_id": "<id_L1>" } }
# 2. Cotation des axes
{ "tool": "revit_dimension_along_grids", "params": { "axis_direction": "both", "offset_mm": 2500 } }
# 3. Tags portes + fenêtres (parallèle)
{ "tool": "revit_place_door_tags_smart" }
{ "tool": "revit_place_window_tags_smart" }
# 4. Surface utile
{ "tool": "revit_compute_gross_floor_area" }
# 5. Point de restauration DPGF (vague historique versions)
{ "tool": "revit_create_dpgf_version",
"params": { "project_id": "...", "dpgf_id": "...",
"source": "manual",
"label": "Avant cotation auto L1" } }Temps total estimé : < 5 secondes pour ce qu'un architecte fait en 1h-2h manuellement.
Vague 8 — Workflow BIG-style projeté
Ce workflow est l'aboutissement du moat MCP (vague 8 complète, P3+) :
État actuel : étapes 1-5 livrées, étape "planche A1" en roadmap (cf. Rendu BIG-style).
Captures Revit récentes
| Capture | Description |
|---|---|

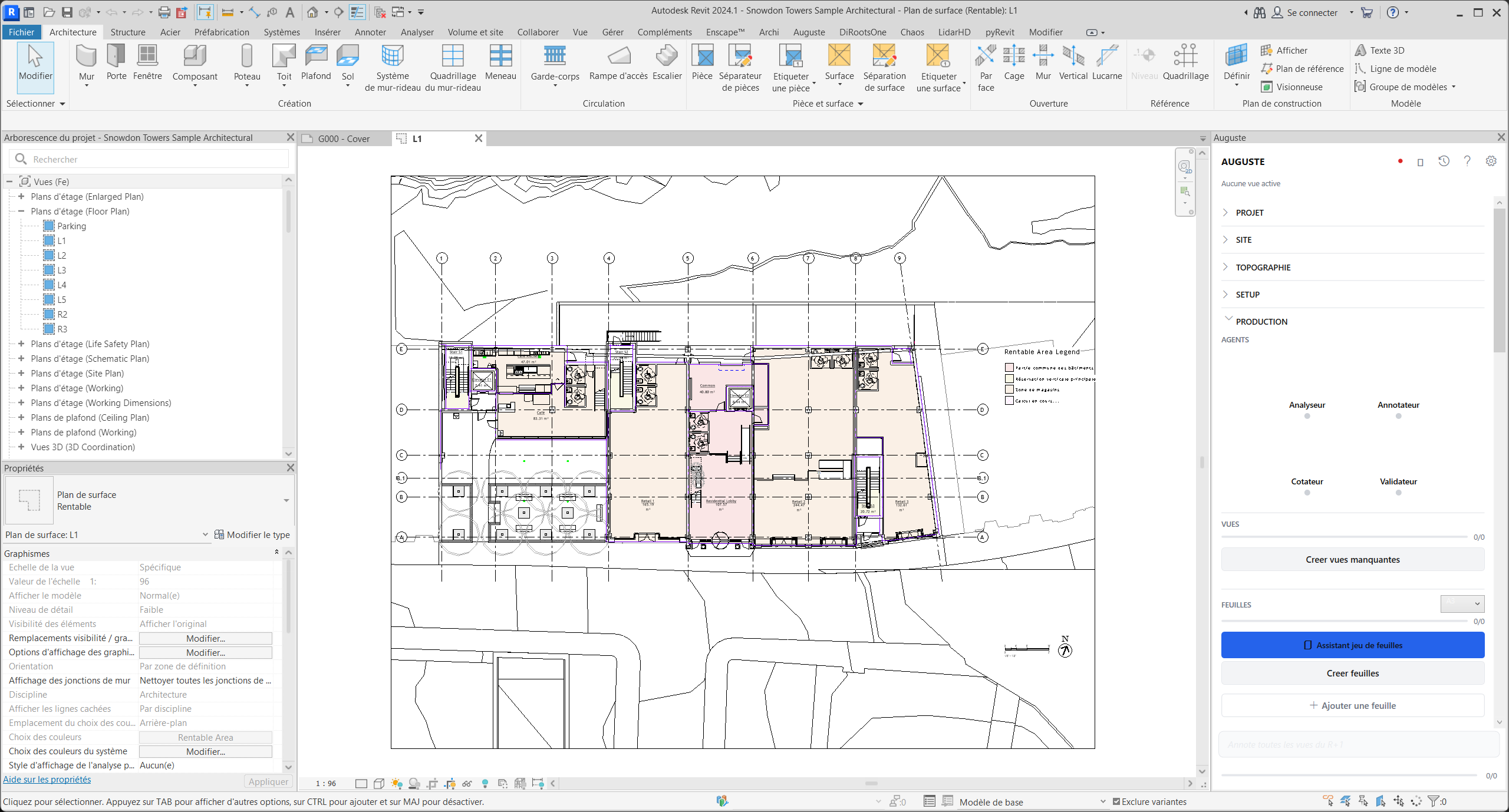

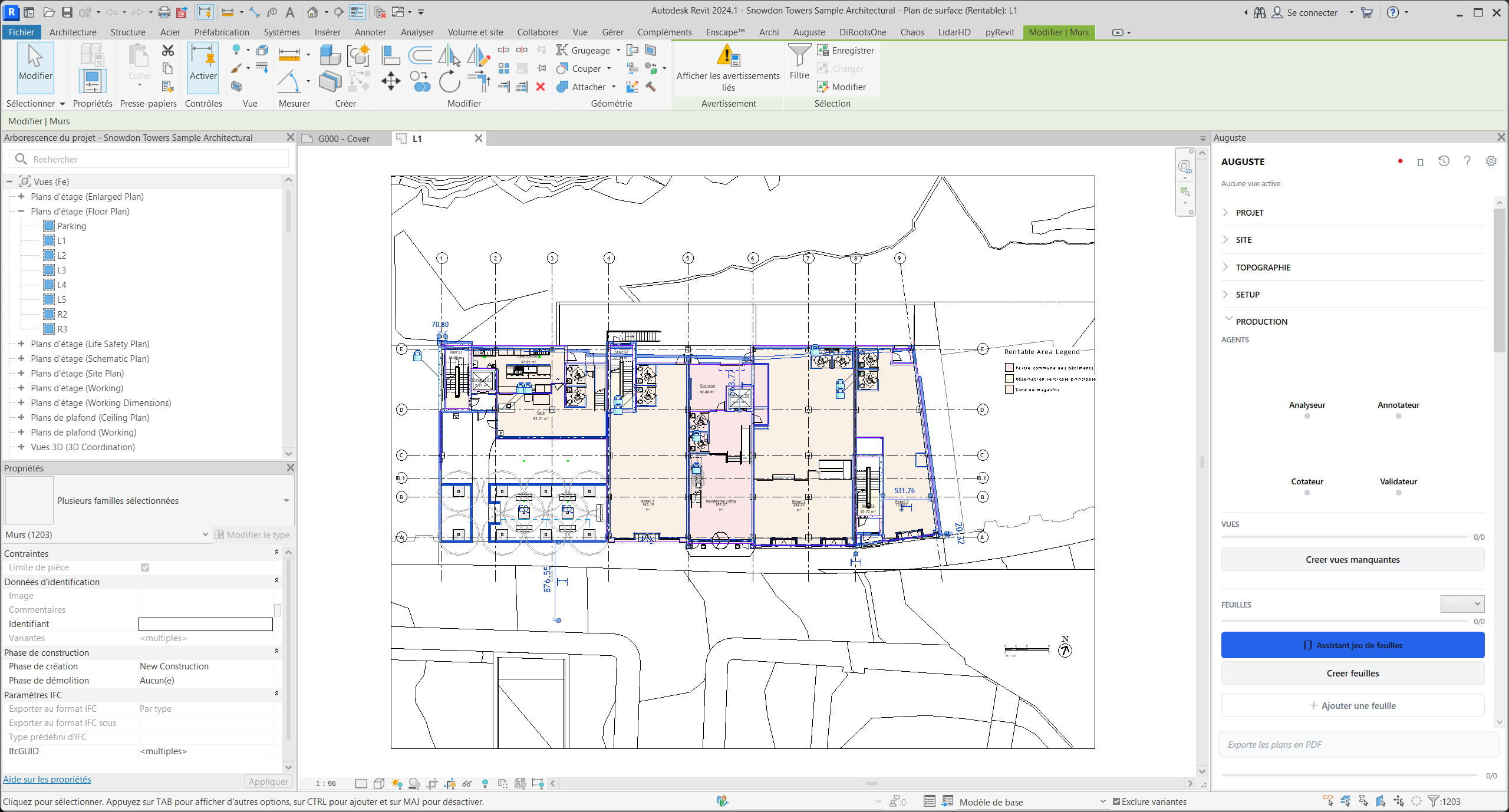

01-l1-initial.png | Plan L1 état initial avant tools MCP |
02-v3d-solar-study.png | Vue 3D après configuration étude solaire |
03-l1-cotation-axes.png | L1 avec 15 axes cotés + North Arrow |

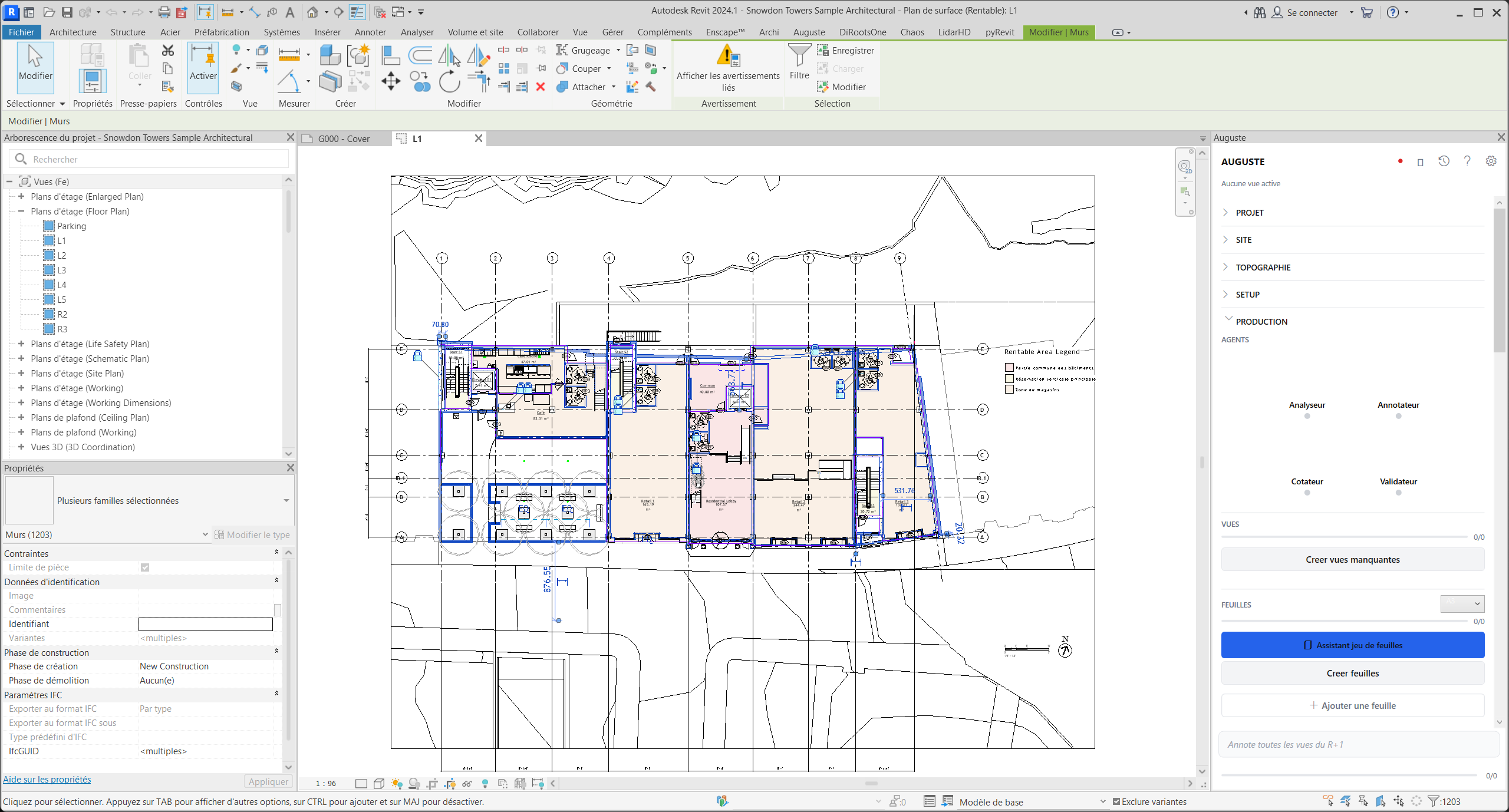

04-l1-tags-portes.png | L1 avec 34 portes taguées |
auto-vue-3d-principale.png | Vue 3D Snowdon dans Revit + sidebar Auguste |

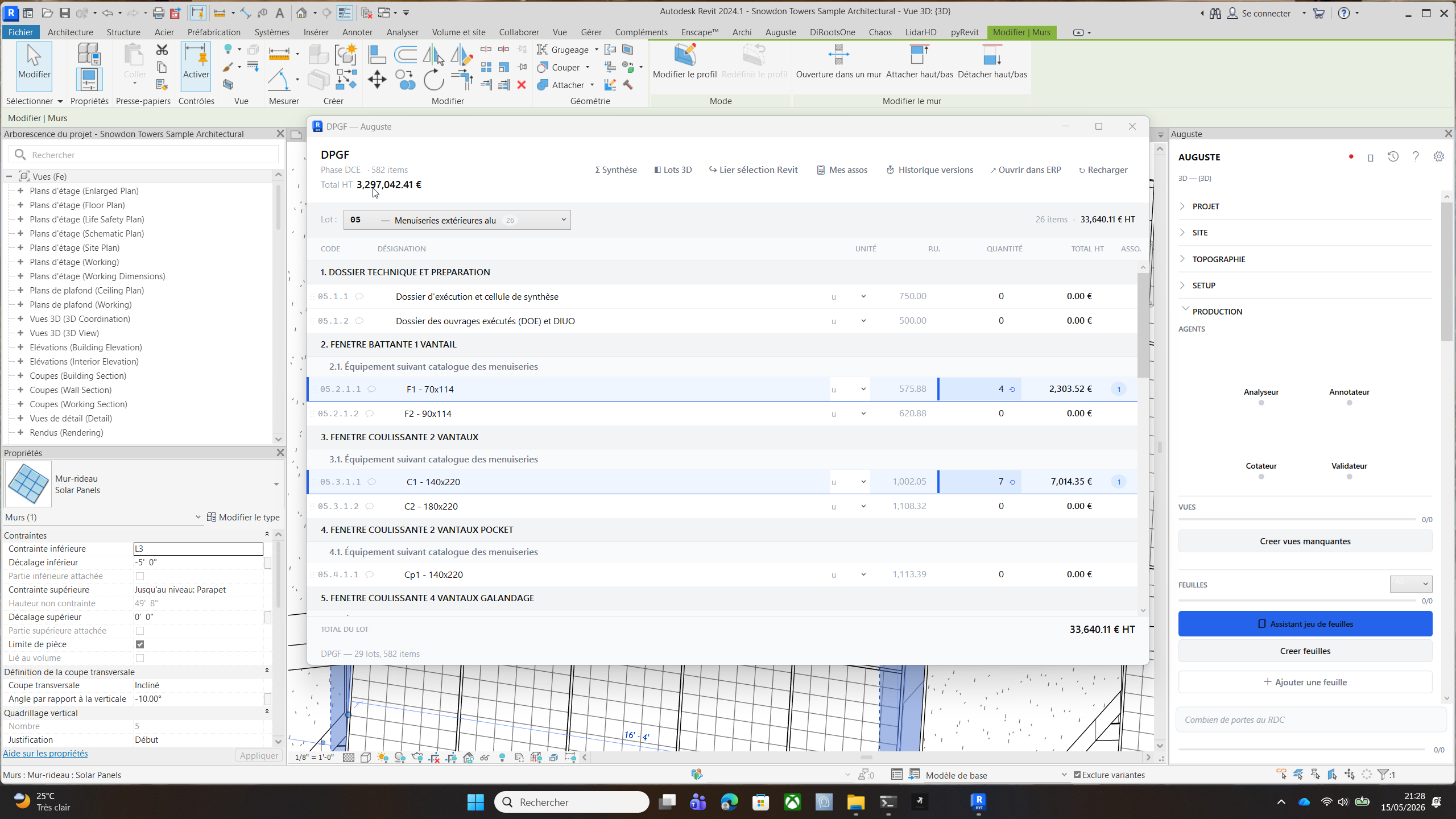

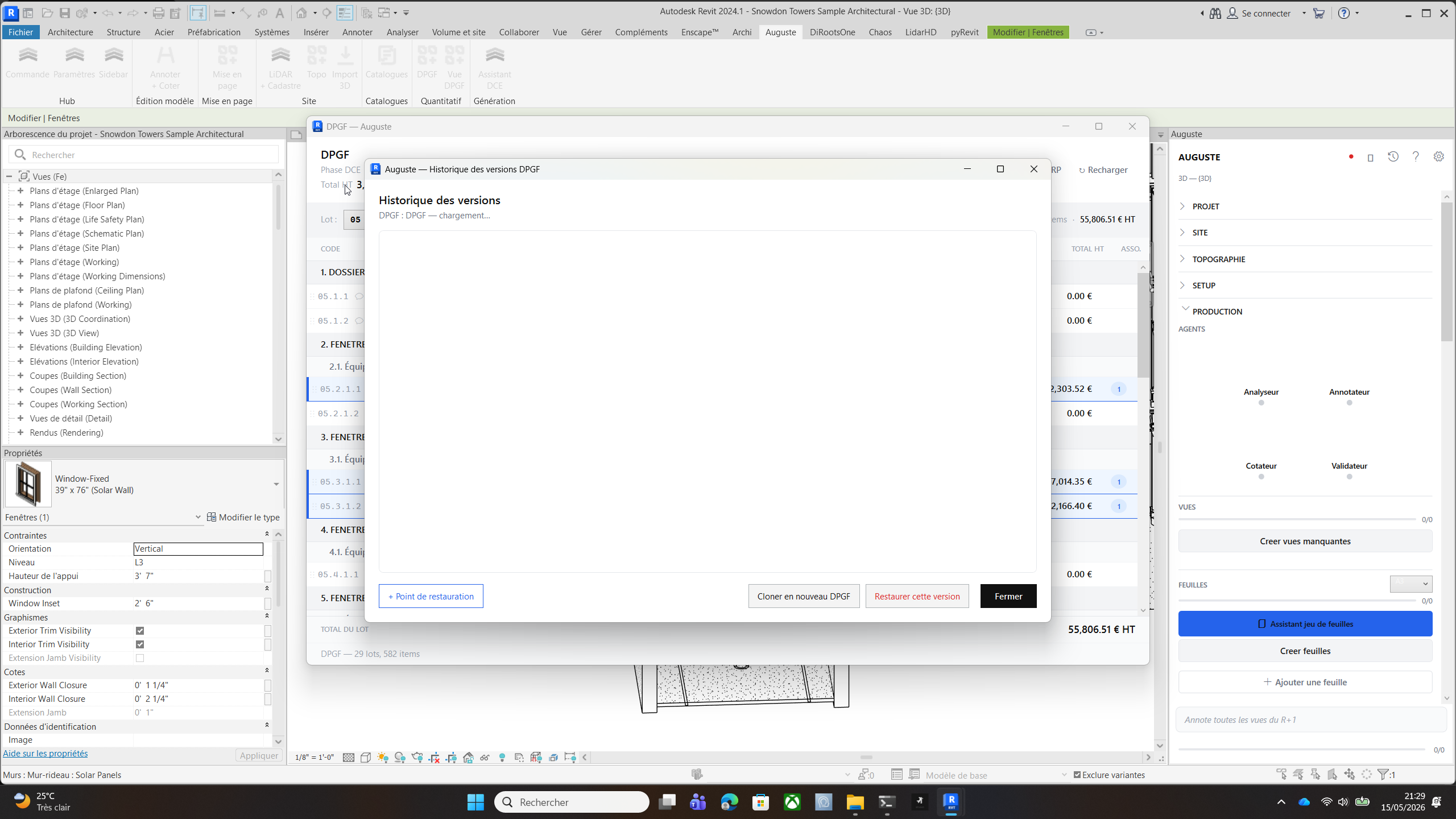

dpgf-bouton-historique-versions.png | Fenêtre DPGF native avec bouton ⏱ Historique versions |
dpgf-dialog-historique-versions.png | Dialog historique versions (5 versions, badges colorés) |
Tools non testables sur Snowdon (limitation environnement)
Snowdon Towers est un sample architectural sans topographie. Les tools suivants nécessitent un projet site (Villa Regrettée ou 72_HLB_PRO_B_Naé) pour test live :
revit_compute_cut_fill(besoin 2 toposolids)revit_create_pad_smart(besoin topo active)revit_create_topo_profile(testé OK mais sans topo réelle dans la coupe)
Test prévu prochaine session sur un projet 91STUDIO réel.
Tools reportés (à venir vague Xbis)
- Vague 2bis :
dimension_opening_thickness,place_legend_auto - Vague 5bis :
create_interior_elevations_by_room,create_callout_detail - Vague 6bis :
create_phase_filter - Vague 7bis :
check_pmr_compliance(règles métier 91STUDIO à définir) - Vague 8bis :
setup_render_view,create_walkthrough,export_axonometry_styled,create_diagram_planche
Public cible : Henri (architecte 91STUDIO) — vue de l'avancée moat MCP Mis à jour : 2026-05-16 03:35
