Mise en page — créer ses feuilles en masse

En une phrase : un tableau où vous cochez vues, légendes et nomenclatures, leur donnez un numéro de feuille, et Auguste crée toutes les feuilles et place les vues d'un coup — avec un cartouche par défaut mémorisé. Difficulté : facile Temps gagné : la création de 12 feuilles + placement passe de ~20 min à un clic.

À quoi ça sert

Créer un jeu de plans dans Revit = créer chaque feuille, choisir le cartouche, glisser la vue, régler l'échelle, recommencer. Le module Mise en page (anciennement SheetSetWizard) remplace ça par un tableau : une ligne = un élément à placer. Même N° Feuille sur plusieurs lignes = elles atterrissent sur la même feuille (groupement automatique).

Comment l'ouvrir

Bouton Mise en page du ruban Auguste. La fenêtre est flottante et redimensionnable.

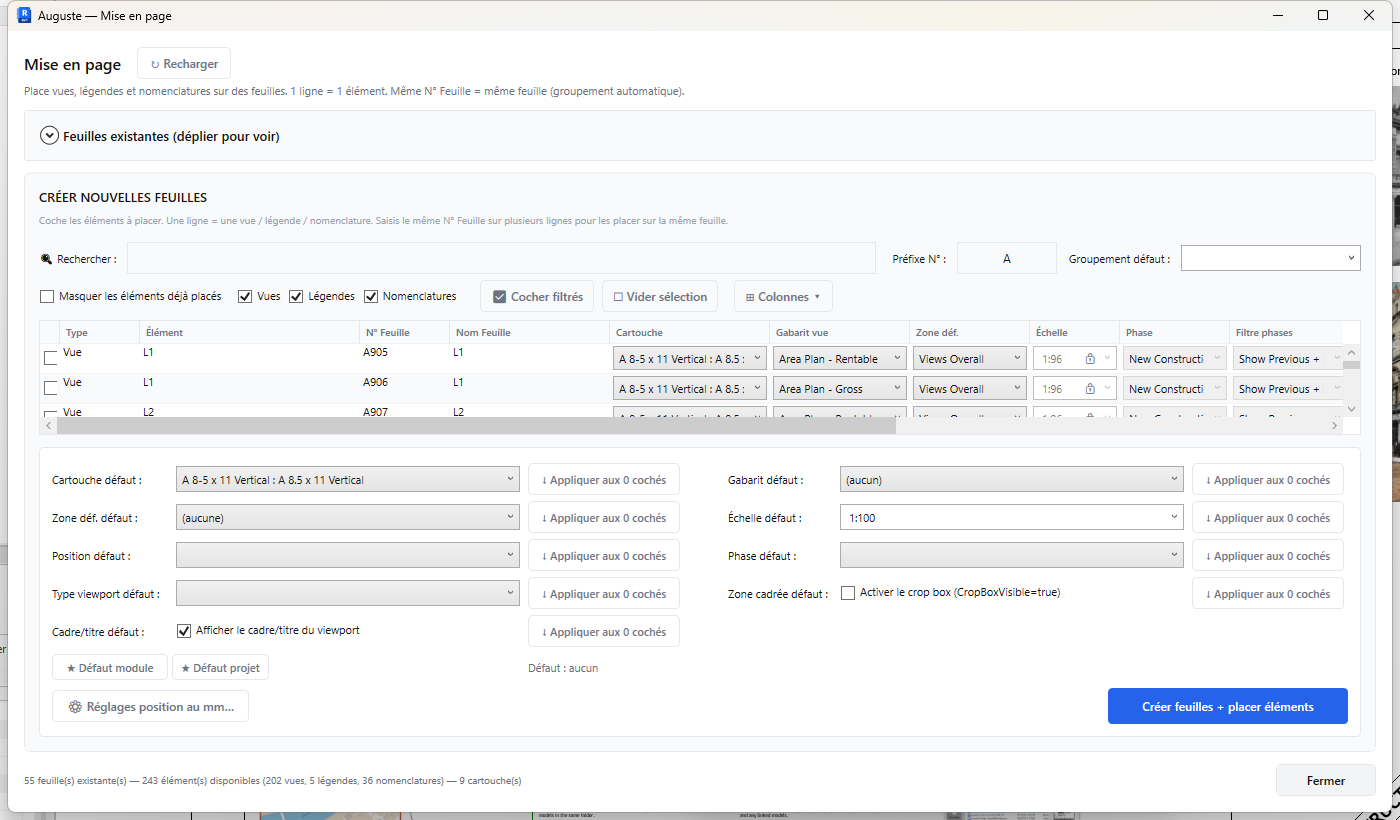

La fenêtre

• En-tête — titre + ↻ Recharger (relit les vues/légendes/nomenclatures du projet).
• Feuilles existantes (dépliable) — l'état actuel : N°, nom, statut (✓ en page / ○ vide), cartouche. Bouton Supprimer toutes les feuilles vides.
• Barre de filtrage — recherche live, préfixe de numérotation (ex. A- → A-01, A-02), groupement par défaut, et les bascules Vues / Légendes / Nomenclatures / Masquer les éléments déjà placés.
• Réglages par défaut (bloc bulk) — voir ci-dessous.
• Tableau — une ligne par élément, avec toutes ses colonnes (N° Feuille, Nom, Cartouche, Gabarit, Zone de déf., Échelle, Phase, Position, X/Y mm, Statut…).
• Pied — ⚙ Réglages position au mm… et le bouton bleu Créer feuilles + placer éléments.

Le cartouche par défaut

Nouveauté 06/2026 : le cartouche par défaut n'est plus seulement « le premier du fichier » — il est mémorisé dans le module, donc retenu d'un fichier à l'autre, avec deux niveaux.

Sous la liste des réglages, deux boutons et un libellé d'état :

• ★ Défaut module — mémorise le cartouche sélectionné comme défaut pour tous vos projets (stocké dans le module Auguste, %APPDATA%).
• ★ Défaut projet — mémorise un défaut spécifique au projet ERP courant, qui prime sur le défaut module. (Désactivé si le fichier n'est lié à aucun projet Auguste.)
• Libellé d'état — Défaut : <Famille> – <Type> (module) ou (projet), ou Défaut : aucun.

(Visibles en bas à gauche du bloc des réglages par défaut, sur la capture ci-dessus.)

À l'ouverture, Auguste pré-sélectionne automatiquement le cartouche par défaut (projet s'il existe, sinon module) en le retrouvant par son nom (famille + type) — ce qui marche même si l'identifiant interne change d'un fichier à l'autre. Si aucun défaut n'est enregistré, c'est le premier cartouche du fichier, comme avant.

Mettre à jour le défaut : sélectionnez un autre cartouche dans la liste, puis re-cliquez ★ Défaut module ou ★ Défaut projet.

Le défaut projet est, pour l'instant, mémorisé localement par projet sur votre poste. La synchronisation cloud (même défaut pour toute l'agence) est prévue ensuite.

Les réglages par défaut (bulk)

Le bloc de défauts (Cartouche, Gabarit, Zone de déf./ScopeBox, Échelle, Position, Phase, Type viewport, Zone cadrée, Cadre/titre) fonctionne en appliquer-aux-cochées : réglez une valeur, cliquez Appliquer …, et toutes les lignes cochées reçoivent cette valeur. C'est ce qui protège d'un écrasement accidentel : seules les lignes cochées changent.

Échelles proposées : 1:10, 1:20, 1:50, 1:75, 1:100, 1:125, 1:150, 1:200, 1:250, 1:500, 1:1000 (liste éditable — tapez une échelle libre).

Positions du viewport : Centre, Haut-gauche, Haut, Haut-droite, Milieu-gauche, Milieu-droite, Bas-gauche, Bas, Bas-droite, ou Custom (vous saisissez X / Y en mm).

Workflow type

1. Ouvrir Mise en page, cliquer ↻ Recharger.
2. Filtrer (ex. « plan »), cocher les vues à placer.
3. Saisir le N° Feuille (ex. A01) — mêmes numéros = même feuille ; ou laisser vide pour la numérotation auto par préfixe.
4. Régler les défauts (le cartouche par défaut est déjà sélectionné), cliquer les Appliquer … voulus sur les lignes cochées.
5. Cliquer Créer feuilles + placer éléments.

Réglage fin de la position (au mm)

⚙ Réglages position au mm… ouvre le calibrage par cartouche : marges papier (gauche/droite/haut/bas) et décalage de label, pour exclure par exemple la bande info 91STUDIO de la zone de dessin. Les presets sont mémorisés (%APPDATA%/Auguste/sheet-position-presets.json).

Limitations connues

• Gabarit qui verrouille l'échelle : si un gabarit de vue verrouille l'échelle, la colonne Échelle affiche un cadenas 🔒 et n'est pas modifiable.
• Nomenclatures : posées via une API différente — pas de gabarit / zone de déf. / phase (le tableau les grise pour ces lignes).
• Appliquer ne touche que les lignes cochées (volontaire).

Piloter / documenter depuis Claude

Tool MCP revit_open_sheet_wizard pour ouvrir la fenêtre sans clic. Voir Documenter l'app avec des captures.

---

Public cible : utilisateurs et utilisatrices, agents IA (Claude) Dernière vérification : 2026-06-02
